KF-RCU300-客房控制器
KF-RCU300-01
规格书
深圳科飞智能科技有限公司
2020年2月22日
1. 概述
科飞智能控制器KF-RCU300-01是基于32位MCU的酒店客房控制系统（客控），内涵64K/256K存储空间，存储空间包括底层、主程序层和逻辑层，具有高效可靠的运行速度。
科飞智能客控系统KF-RCU300-01的程序层包括了灯光继电器程序，可控硅调光（有调光的情况下）程序，弱电IO输入输出程序,电视机红外转发程序，中央空调程序，红外空调程序， RS485外部（开关、窗帘电机、空调、门显、温控器、红外转发、背景音乐等电器）程序（如果包含RS485），联网UDP程序，定时器程序（包括固定定时器，间隔定时）。
科飞智能酒店可以在主程序层对底层进行反向升级，对逻辑层进行更新，而KF-RCU300-01在底层的时候，可以对主层进行升级。两个功能完整的解决了KF-RCU300-01在使用很多年后，无法进行在线升级的情况出现。可以帮助就改酒店进行完美的程序升级，功能升级。
科飞的客控系统KF-RCU300-01处理器（MCU）主要采用意法半导体，对行业的运用稳定性高，抗干扰强。KF-RCU300-01运行速度可达到最高72MHZ工作频率，处理速度在行业内已经达到很高的水平。
科飞智能酒店客房控制器KF-RCU300-01的逻辑存储区采用4K空间，能够兼容非常高密度的逻辑判断。逻辑存储器可以根据实际需求，向厂家申请扩充及其他操作（MCU内存够用的情况下）。
科飞KF-RCU300-01主要能够运用在医院、酒店、宾馆、会所、招待所、办公大楼、包间（包厢）等各种场所。可以进行简单的灯光控制，电动窗帘控制，电视控制，服务控制或空调集中管理，也可以增加外部无触感语音操作，在医院可以防止医护人员接触性传染，在客房可以增加客人的体验，提高酒店的档次。
科飞智能酒店客房控制系统KF-RCU300-01可以把设备的所有状态通过网络传输到指定的服务器，指定的云端或其它外接终端。可以使用电脑管理所有房间的状态，可以使用手机、平板等终端控制房间设备。在此基础上，科飞智能可以为PMS酒店管理系统、消防、医疗系统、第三方终端提供协议接口，让第三方也可以接入科飞智能的设备。
科飞智能客控系统KF-RCU300-01提供在线编程技术，可以对当前设备进行可视化编程，可以对逻辑表统一升级，可对主程序统一升级，可对IP配置、空调配置、通讯配置进行同意升级，极大的方便了客户的管理，提高了工厂生产、代理商销售及客户安装升级的效率。
2. 产品规格书
KF-RCU300-01 |
| KF-RCU300-01 |
外壳材质 | 塑料 铁质 塑料/铁质随机 | ¨ þ ¨ | Shell Material | Plastic Iron Plastic/Iron | ¨ þ ¨ |
外壳颜色 | 随机组合 | þ | Shell color | Random combination | þ |
机箱尺寸 | 109×109×34.8mm | þ | Case Size | 109×109×34.8 | þ |
电路板 | 单层PCB 双层PCB 多层PCB | ¨ þ ¨ | PCB | 1 layer PCB 2 layer PCB Multilayer PCB | ¨ þ ¨ |
电路板颜色 | 绿色 黑色 蓝色 红色 单色/多色组合 | ¨ ¨ ¨ ¨ þ | PCB Color | Green Black Blue Red One/More color | ¨ ¨ ¨ ¨ þ |
处理器 | 08位 16位 32位 | ¨ ¨ þ | MCU | 08bit ¨ 16bit ¨ 32bit ¨ | ¨ ¨ þ |
电源 | 内接12V 2A 内接12V 3A 外接12V 1A 外接12V 2A 外接12V 5A 外接24V 5A | ¨ ¨ þ ¨ ¨ ¨ |
| Power | Standard 12 V 2 A Standard 12 V 3 A External 12 V 1 A External 12 V 2 A External 12 V 5 A External 24 V 5 A | ¨ ¨ þ ¨ ¨ ¨ |
电压 | DC 05V DC 12V DC 24V DC 36V DC 48V DC 05-12V DC 05-24V AC 220V | ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ |
| Voltage | DC 05V DC 12V DC 24V DC 36V DC 48V DC 05-12V DC 05-24V AC 220V | ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ |
网络协议 | TCP UDP HTTP | ¨ þ ¨ |
| Network | TCP UDP HTTP | ¨ þ ¨ |
通讯协议 | RS-232 RS-485 CAN | ¨ þ ¨ |
| Communication | RS-232 RS-485 CAN | ¨ þ ¨ |
继电器 | 04个 06个 07个 08个 12个 14个 16个 20个 24个 26个 34个 38个 40个 44个 48个 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
| Relay | 04 06 07 08 12 14 16 20 24 26 34 38 40 44 48 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
继电器包括几个大功率 | 01个 02个 04个 | ¨ ¨ ¨ |
| Relay includes several high power | 01 02 04 | ¨ ¨ ¨ |
继电器包括几个阀门 | 1个 2个 | ¨ þ |
| Relay includes several valves | 1 2 | ¨ þ |
调光 | 02个 04个 08个 12个 16个 18个 20个 | ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
| Dimming | 02 04 08 12 16 18 20 | ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
LED电源指示灯 | 01个 | þ |
| Power LED | 01 | þ |
LED其他指示灯 | 04个 06个 07个 08个 12个 14个 16个 20个 24个 26个 34个 38个 40个 44个 48个 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
| Other LED | 04 06 07 08 12 14 16 20 24 26 34 38 40 44 48 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
弱电公共端+（IO共正） | 01个 02个 03个 04个 05个 06个 07个 08个 09个 10个 11个 12个 13个 14个 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
| Weak current common + (IO copositive +) | 01 02 03 04 05 06 07 08 09 10 11 12 13 14 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ ¨ |
弱电输入 （共正） | 04个 05个 08个 12个 16个 24个 32个 40个 | ¨ ¨ ¨ þ ¨ ¨ ¨ ¨ |
| Weak Input (copositive +) | 04 05 08 12 16 24 32 40 | ¨ ¨ ¨ þ ¨ ¨ ¨ ¨ |
弱电输出 （共正） | 04个 05个 08个 12个 16个 24个 32个 40个 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ |
| Weak Output (copositive +) | 04 05 08 12 16 24 32 40 | ¨ ¨ þ ¨ ¨ ¨ ¨ ¨ |
颜色 | 随机发货 | þ |
| Color | Random delivery | þ |
3. 产品特性
3.1 测试条件
A、除非特殊说明，所有电压的都以Vss为基准。
B、外接电源适配器,
输入电压：交流AC100-240V 50/60HZ
输出电压：直流DC 12V
输出电流：>=1A
电压进度：±5%（空载）
电源极性：内正外负，其他极性不能用。
默认接口：5.5*2.5带卡簧兼容5.5*2.1
输出线长：<=1米
C、电源输出电压范围
除非特殊情况，输出电压保持在11.5V—12.5V之间，保证系统正常工作。外部485及IO接口，均需要兼容输出电压（共正）。
D、IO电压范围
Input共正输入，保证给科飞设备提供的信号为正信号。12V的电压设备，设备必须收到9-12V的正IO信号。24V的电压设备,设备必须收到18-24V正IO信号。设备内部均有10K限流电阻。
Output共正输出，保证给科飞智能客控设备外接的LED是共正输出，GND点亮LED指示灯。设备GND与外接LED回路GND之间，有680欧限流电阻。
E、温度范围
除非特殊情况，科飞在生产线上通过对产品在标准环境温度Ta=25℃和TA=TaMax下进行的测试（TaMax与选定的温度范围匹配），最小值和最大值在最坏的环境温度、电压及控制频率下得到保证.
3.2 测试环境
A、测试工具：windows电脑，网线
3.3 测试功能
A、测试继电器：可以使用软件进行手动测试，自动测试；可以使用IO开关进行测试；可以使用RS485开关进行测试。
B、测试调光：需要对调光进行供电处理，外接调光灯具。可以使用科飞在线编程软件进行测试，也可以用外部开关进行测试。
C、输入Input测试：可以使用一根硬线（细）两端剥皮，一端插入弱电正端口（12V+或24V+），另一端插入输入端口。可以在软件上点击IO播报，即可在下面提示是否收到IO信号，也可以下载语音文件进行语音播报。
D、输出Output测试：可以准备12V或24V的LED指示灯，LED正端口接入弱电正端口（12V+或24V+），另一端接弱电输出端口（GND）。用软件或开关对弱电输出端口进行控制测试。
4. 工作条件
4.1电源供电：电源指示灯正常常亮。如果电源模块不停复位（LED灯一会儿亮一会儿灭），说明线路短路，请及时断开电源进行检查。
4.2 主板LED灯正常闪烁，主板正常工作指示灯每2-4秒闪烁一周。
4.3 有正常的逻辑表进行控制。如果没有逻辑表，请打开科飞调试软件进行逻辑编程。
4.4 主控模块、IO模块、继电器模块、电源模块需要正常连接在一起。
5. 产品端口图
由香港科飞集团股份有限公司实时提供最新端口图。
6. 产品系统图
由香港科飞集团股份有限公司实时提供最新系统图。

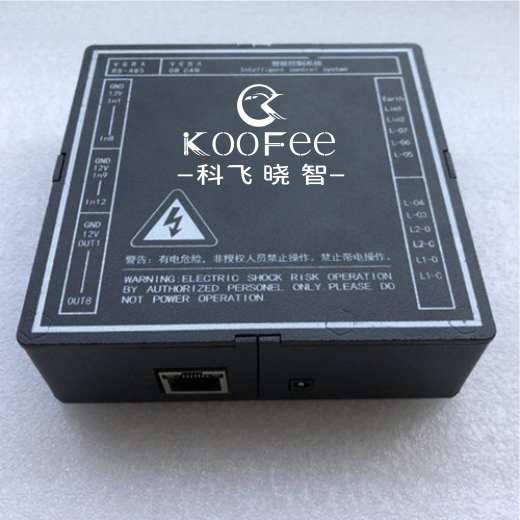

7. 产品外观图
8. 产品代码
例如： KF RCU 300 01 I12 O08 R07 D01 XXXX
KF | RCU | 300 | 01 | I12 | O08 | R07 | D01 | XXXX |
科飞晓智 KOOFEE | 客控 RCU | 网关模块 | 第一种型号 | 12个Input | 8个Output | 7个继电器 | 定制型号01 | 日期 |
品牌 | 行业 | 类型 | 型号分类 | 弱电输入数量 | 弱电输出数量 | 继电器数量 | 特殊型号 | 版本号 |
关于更多的选项列表（规格书）和其他相关信息，请与香港科飞集团股份有限公司联系，或者访问官网查询资料。
9. 版本历史
请参考数据手册或联系香港科飞集团股份有限公司。
10. 资料下载：下载链接http://www.koofee.net/col.jsp?id=104
